라멘교의 유효폭

라멘교의 유효폭

도로교 설계기준

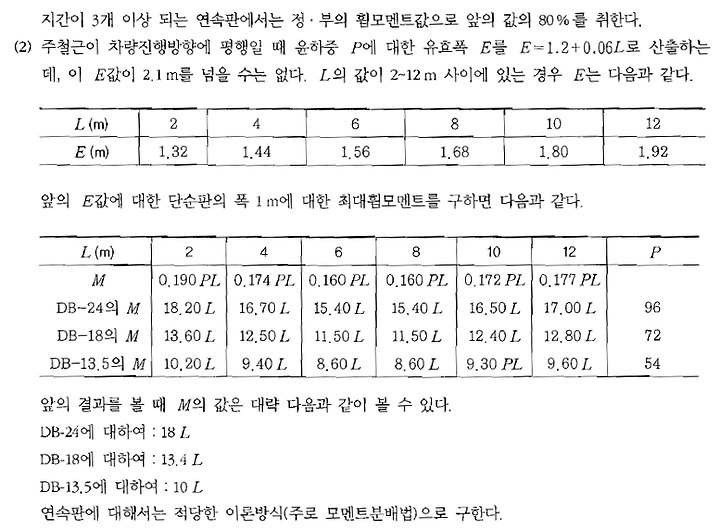

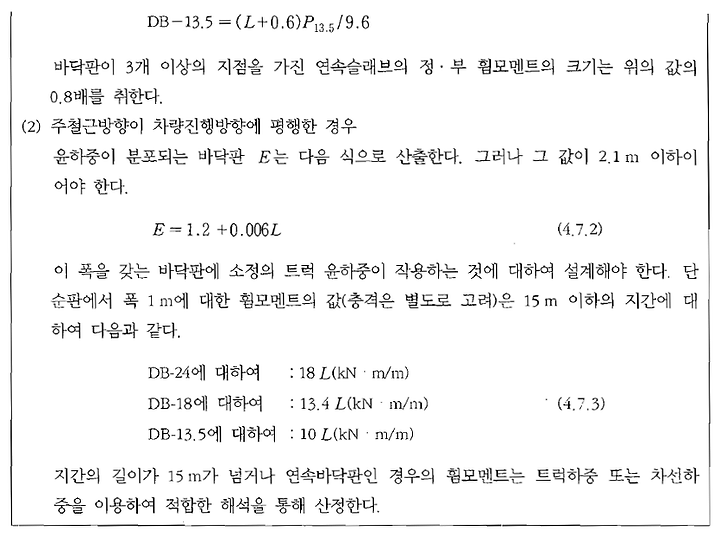

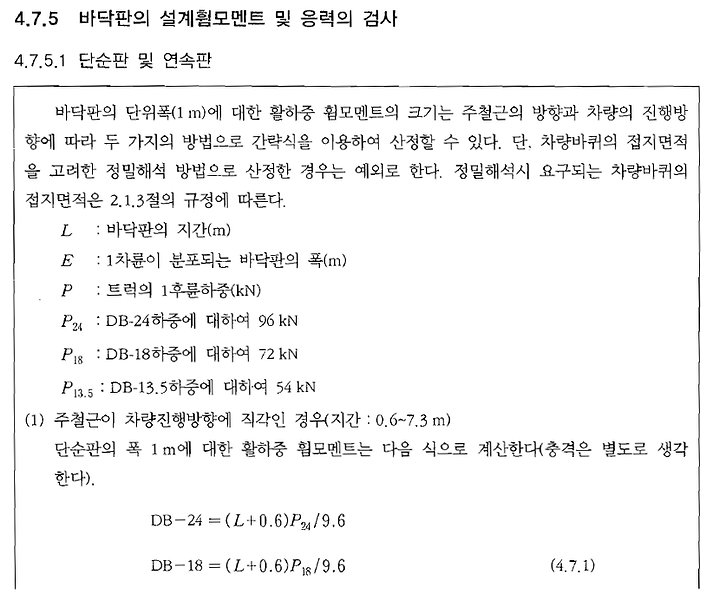

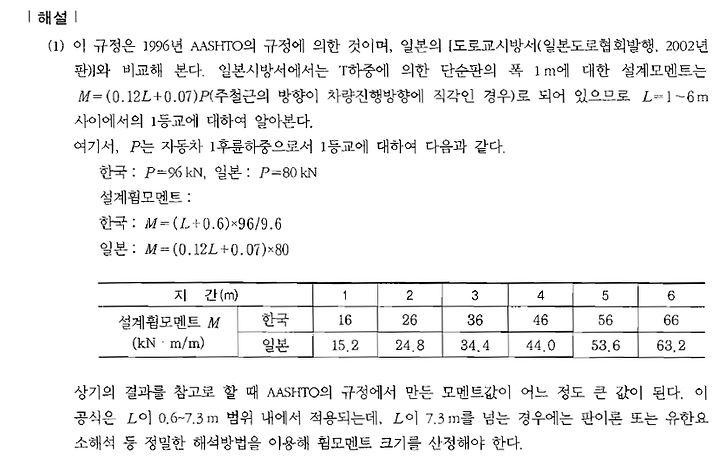

도로교 설계기준(2005), 도로교 설계기준 해설(2008)에는 슬래브교, 라멘교의 유효폭을 다음과 같이 규정하고 있다.

예제 교량

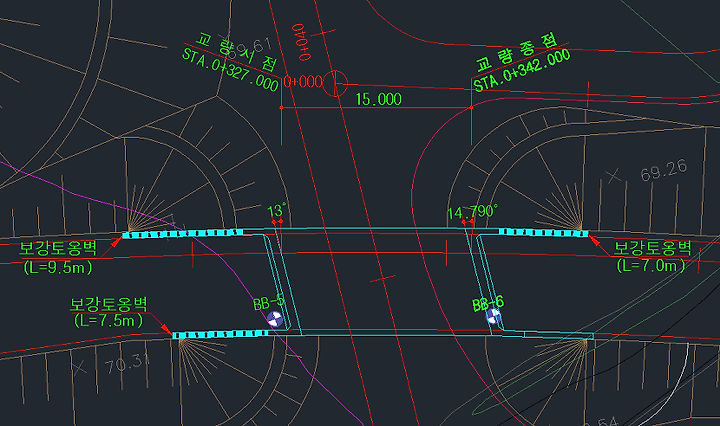

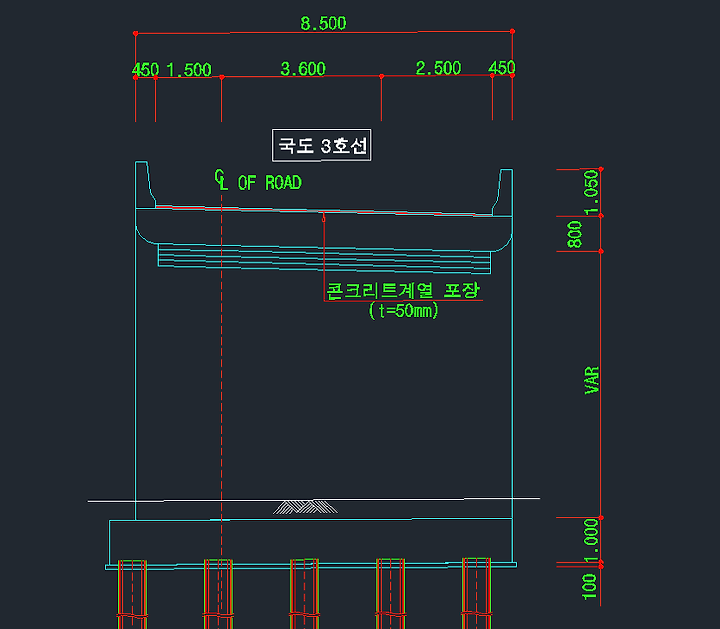

이 교량은 평면선형이 R=480m의 원곡선이고, 교량연장은 안쪽 벽체외곽선 사이의 거리 L=15.0m이다. 시점측 사각은 13도, 종점측은 14.79도이며 시종점 벽체 두께는 0.7m이다.

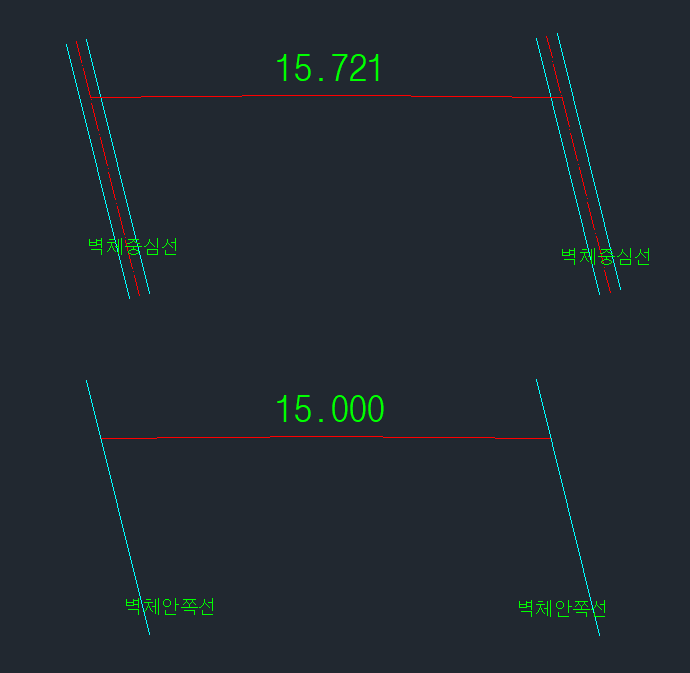

이 교량의 설계지간은 15.721 m이고(참고:라멘교의 경간), 주철근 방향이 차량진행방향과 평행하기 때문에 이 라멘교의 유효폭은

E = 1.2 + 0.06 X L ≤ 2.1

  = 1.2 + 0.06 X 15.721 = 2.143 m... > 2.1 m 이므로

E = 2.1 m

가 된다.
